一、單級雙吸離心泵的特點
單級雙吸離心泵的特點是流量較大，揚程較高；泵體是水平中開的，檢修時不需拆卸電動機及管路，只要揭開泵蓋即可進行檢查和維修；由于葉輪對稱布置，葉輪的軸向力基本達到平衡，故運轉較平穩；由于泵體比較笨重，占地面積大，故適宜于圊定使用。單級雙吸離心泵目前有S、Sh兩個系列。S系列泵是Sh系列泵的更新產品，泵的性能指標比Sh系列泵更******，其適用范圍：泵進口直徑為150～1 400 mm，轉速為360~2 900 r/min，流量為162—18 000 m3/h，揚程為12—125 m。廣泛用于丘陵山區較大面積的農田灌溉。
二、單級雙吸離心泵的結構圖

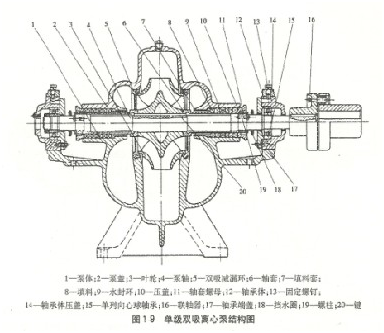

單級雙吸離心泵的外形如圖1-8所示，其單級雙吸離心泵的結構圖如圖1-9所示。它的主要零件與單級單吸離心泵基本相似，所不同的是：單級雙吸離心泵的葉輪是對稱的，好像是由兩個相同的單吸式葉輪背靠背地連接在一起，水從兩面進入葉輪。葉輪用鍵、軸套和兩側的軸套螺母固定，其軸向位置可通過軸套螺母進行調整；單級雙吸離心泵的泵蓋與泵體共同構成半螺旋形吸入室和蝸形壓出室。泵的吸入口和出水口均鑄在泵體上，呈水平方向，與泵軸垂直。水從吸入口流人后，沿著半螺旋形吸人室從兩面流人葉輪，故該泵稱為單級雙吸離心泵；泵蓋與泵體的接縫是水平中開的，故又稱單級雙吸蝸殼式離心泵。單級雙吸離心泵在泵體與葉輪進口外緣配合處裝有兩只減漏環，稱雙吸減漏環。在減漏環上制有突起的半圓環，嵌在泵體凹槽內，起定位作用；雙吸泵在泵軸穿出泵體的兩端共裝有兩套填料密封裝置，水泵運行時，少量高壓水通過泵蓋中開面上的凹槽及水封環流人填料室中，起水封作用；雙吸泵從進水口方向看，在軸的右端安裝聯軸器，根據需要也可在軸左端安裝聯軸器，泵軸兩端用軸承支承。軸承型式一般用單列向心球軸承，當軸徑與轉速的乘積Dn,> 300 000 rruu．r/min時采用滑動軸承。
